WHC型圓弧齒蝸輪減速機

我要詢價

產品屬性

所屬分類：蝸輪蝸桿減速機
產品編號：1558495777
瀏覽次數：123
發布日期：2019-07-06

產品概述
性能特點
技術參數

WHC減速機產品特點

本系列減速機符合部頒標準JB2318—79，圓弧圓柱蝸桿傳動，也稱為曲紋面圓柱蝸桿傳動，齒形為凸凹面共軛的型式，其中蝸桿為凹面，蝸輪為凸面，蝸桿齒廓為圓弧形，代號為ZC蝸桿。

本產品具有承載能力大，傳動效率高，輸出扭矩大，工作平穩，壽命長，體積小等特點，廣泛應用于冶金、礦山、起重、化工、建筑等行業，其工作環境為—40℃～+40℃。輸入軸轉數不大于1500轉/分，高速軸可正反運轉。

傳動比標記方法

1、本機結構為單級，包括以下四種：

（1） WHT 通用型

（2） WHX 蝸桿在下型

（3） WHS 蝸桿在上型

（4） WHC 蝸桿在側型

2、中心矩A mm

本系列規定為42、65、80、100、120、125、150、160、180、200、210、250、280、300、320、360、400、420、450、500共十三種。

3、公稱傳動比

本系列為8、10、12.5、16、20、25、31.5、40、50共九種。

4、裝配形式

用羅馬數字Ⅰ、Ⅱ、Ⅲ……表示，帶風扇的在后面加“F”

WHC圓弧齒蝸輪減速機的蝸輪與蝸桿是凸凹嚙合，在嚙合區的絕大部分綜合曲率半徑大，此類微型減速機降低了齒面應力，增加了齒面強度，提高了承載能力，同時該齒形合理地減薄了蝸桿齒厚。

WHC圓弧齒蝸輪蝸桿減速機安裝型式及尺寸：

WHC圓弧齒 蝸輪減速機的蝸輪與蝸桿是凸凹嚙合，在嚙合區的絕大部分綜合曲率半徑大，此類微型減速機降低了齒面應力，增加了齒面強度，提高了承載能力，同時該齒形合理地減薄了蝸桿齒厚。

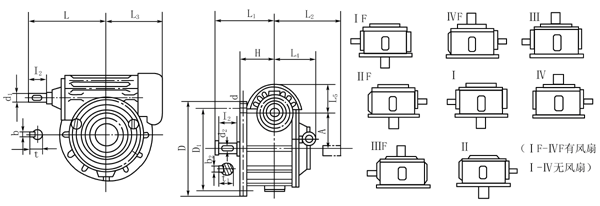

WHC圓弧齒蝸輪蝸桿減速機安裝型式及尺寸

型號尺寸	A	L	L₁	L₂	L₃	L₄	L₅	H	D	D₁	d	d₁(gc₁)	d₂(gc₁)	b	b₁	t	t₁	l₁	l₂	重量/kg
WHC120	120	250	243	240	229.5	138.5	108.5	130	330	290	M12	35	55	10	16	38.5	61.2	60	85	81～89
WHC125	125	235	235	235	225	140	95	140	330	290	M12	35	55	10	16	37.8	58.5	58	84	91～100
WHC150	150	300	283	280	271.5	161	131	160	400	360	M16	40	60	12	18	43.5	66.8	70	105	150～160
WHC160	160	290	290	290	265	161	105	165	410	370	M16	40	65	12	18	42.8	68.9	82	107	147～163
WHC180	180	375	298	295	319	181.5	148	185	465	425	M16	45	70	14	20	49	77.2	70	105	190
WHC200	200	360	345	345	365	207	130	200	490	450	M16	50	80	16	24	53.5	85	82	132	284～308
WHC210	210	420	338	335	354.5	210	167.5	210	540	490	M20	50	80	16	24	55	88.7	90	115	278～416
WHC250	250	430	373	370	417	222	185	230	620	570	M20	60	90	18	24	65.5	98.7	110	125	385～416
WHC280	280	485	430	430	485	235	195	240	690	630	M24	60	100	18	28	63.9	105.7	105	167	565～630
WHC300	300	580	412	410	497	244	211.5	270	750	690	M24	70	100	20	28	76	110	130	140	668～758
WHC320	320	525	455	455	525	258	220	260	770	710	M24	70	110	20	32	74.2	116.5	105	167	750～835
WHC360	360	668	482	480	549	269	235.5	300	900	830	M30	80	120	24	32	87	131.2	160	180	934～1040
WHC400	400	630	525	525	605	293	250	300	970	890	M30	80	130	24	36	85	137.2	130	202	1330～1450
WHC420	420	745	537	535	627	301	267	325	1000	930	M30	90	130	24	36	97	142.3	160	200	1380～1490
WHC450	450	680	560	560	670	321	280	340	1090	1000	M36	80	150	24	40	85	158.5	130	202	1675～1855
WHC500	500	730	625	625	725	350	300	370	1190	1100	M36	90	170	24	40	95	178.5	130	242	2190～2420
