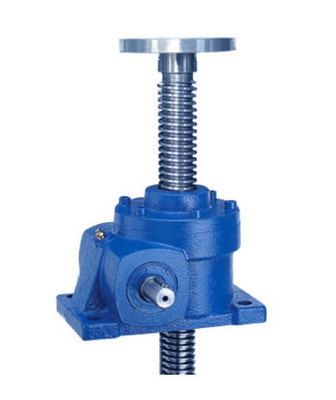

QWL蝸輪絲桿升降機
產品屬性
- 所屬分類：蝸輪絲桿升降機
- 產品編號：1565231667
- 瀏覽次數：0
- 發布日期：2021-08-27
- 產品概述
- 性能特點
- 技術參數
QWL系列蝸輪絲桿升降機是一種基礎起重部件,已列為JB/ZQ4391-86標準。承載能力 6-10T.具有結構緊湊。體積小、重量輕、動力源廣泛。無噪音,安裝方便,使用靈活,功 多。配套形式多,可靠性高,使用壽命長等許多優點。具有提升、降落、推進、翻轉等多種 能?？梢詥闻_(tái)或組合使用,能按一定程序準確地控制調整提升或推進的高度,可以用電動機 其他動力直接帶動。也可以手動輸入轉速150/min,提升速度2m/min。有 間同的結構型式和裝配方式,提升高度按用戶的要求制造。該裝置可以自鎖。
該產品可廣泛用于機械、冶金、建筑、水利、化工、醫療、文化衛生等各個行業。如機加工上的重壓緊固裝置升降臺、翻轉裝置及塑料加工機器等安裝和維修用爬梯和工具升降機車維修升降臺位;軋機滾道間隙調整、管材或板材運送位置的調整;鑄造啟?；蚧炷列?冶煉方面用于調整電極、熱液體澆鑄,建筑方面用于移動設備和組合成品的模板,可升的窗戶、墻壁、圍墻等;文化衛生方面可升降舞臺、調整游冰池地面高度、調整手術臺高水利方面用于水庫的閘門和保護板;科研方面用于不能用人力調整的運動等。
該產品已在各鋼廠連軋管機上安裝使用了很多臺,在武鋼等許多單位也大量使用。歡迎選用QWL蝸輪絲桿升降機,它可為您的行業在實現自動化、減輕勞動強度方面發揮極作用。
QWL蝸輪絲桿升降機是一種基礎起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）標準。該產品可廣泛用于機械、冶金、建筑、化工、醫療、文化衛生等各個行業。承載能力2.5—120T。具有結構緊湊、體積小、重量輕、動力源廣泛、噪音小、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等優點。具有提升、降落、推進、翻轉等功能，可以單臺或組合使用。QWL絲桿升降機能按程序準確地控制調整提升或推進的高度，可以用電動機或其它動力直接帶動，也可以手動。高輸入轉速1500r/min，大提升速度2.7m/min。有不同的結構型式和裝配方式，提升高度按用戶的要求制造。該裝置可以自鎖。
QWL絲桿升降機絲杠的防護
1型升降機絲杠的防護分為：基本型、防旋轉型（F）和帶防護罩型（Z）；
2型升降機絲杠的防護分為：基本型和帶防護罩型（Z）。

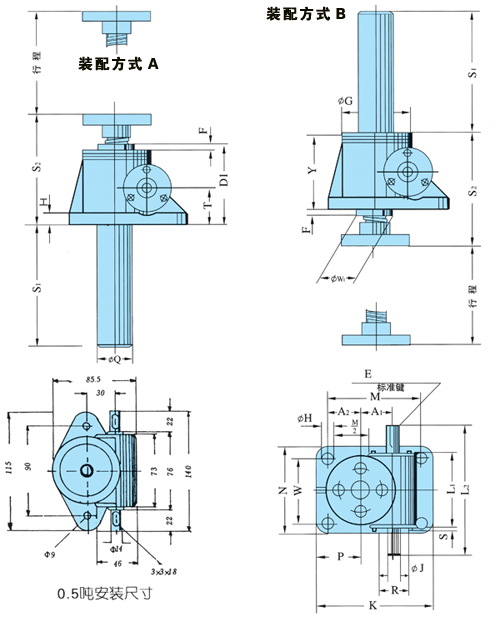

QWL絲桿升降機外型及安裝尺寸
外型及安裝尺寸

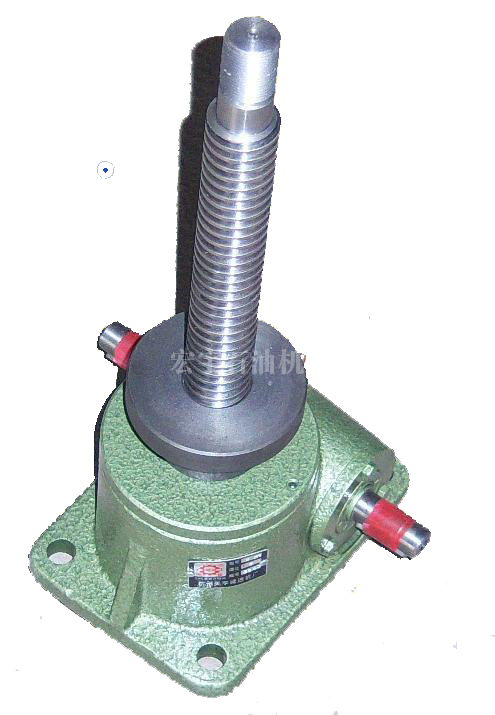

1型結構

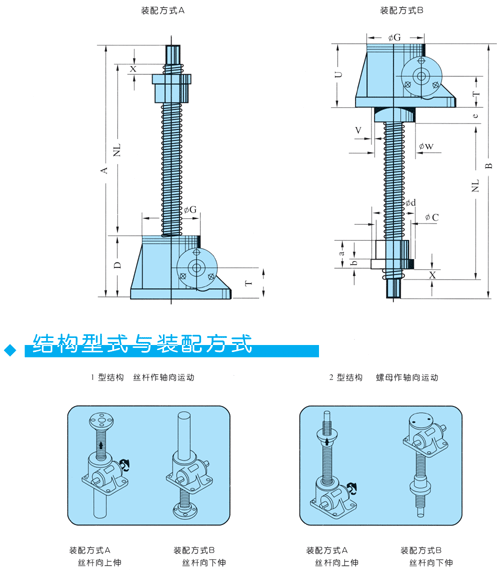

2.型結構
型號QWL | 2.5-2.5L | 5-5L | 10-10L | 20-20L | 25-25L | 35-35L | 50-50L | 100-100L | 120-120L |
15-15L | |||||||||
S1 | 行程（TL*）+20 | 行程（TL*）+20 | 行程（TL*）+20 | 行程（TL*）+20 | 行程（TL*）+20 | 行程（TL*）+20 | 行程（TL*）+20 | 行程（TL*）+20 | 行程（TL*）+20 |
S2 | 150.5 | 193 | 230 | 262 | 317 | 350 | 416 | 550 | 570 |
T | 45 | 61.5 | 70 | 87 | 102 | 115 | 121 | 155 | 155 |
K | 165 | 212 | 235 | 295 | 350 | 430 | 375 | 526 | 526 |
M | 135 | 168 | 190 | 240 | 280 | 360 | 285 | 412 | 412 |
N | 120 | 155 | 200 | 215 | 260 | 280 | 500 | 622 | 622 |
W | 90 | 114 | 155 | 160 | 190 | 210 | 406 | 508 | 508 |
ΦH | 14 | 17 | 21 | 28 | 35 | 35 | 45 | 48 | 48 |
ΦJ | 16K6 | 20k6 | 25k6 | 28k6 | 34k6 | 38k6 | 38M6 | 45M6 | 48M6 |
A1 | 45.2 | 56.2 | 66.8 | 72.5 | 97 | 120 | 135 | 190 | 190 |
A2 | 50 | 58 | 63.5 | 95 | 95 | 135 | 80 | 146 | 146 |
P | 65 | 80 | 86 | 122.5 | 130 | 170 | 125 | 203 | 203 |
L1 | 110.5 | 132 | 172 | 213.5 | 221 | 265 | 558 | 610 | 610 |
L2 | 190 | 228 | 280 | 322 | 355 | 430 | 310 | 380 | 380 |
ΦG | 98 | 122 | 150 | 185 | 205 | 260 | 300 | 420 | 420 |
D1 | 105.5 | 142 | 156.5 | 182 | 225 | 250 | 296 | 400 | 400 |
E | 5×5×32 | 6×6×32 | 8×7×50 | 8×7×45 | 10×8×50 | 10×8×70 | 10×8×90 | 14×9×100 | 14×9×100 |
R | 40 | 55 | 55 | 72 | 80 | 90 | 100 | 130 | 130 |
S | 5.5 | 6 | 7 | 6 | 10 | 10 | 12.5 | 12.5 | 12.5 |
F | 8.5 | 12 | 6.5 | 6 | 8 | 10 | 16 | 40 | 40 |
ΦQ | 45 | 60 | 76 | 83 | 114 | 121 | 145 | 180 | 220 |
H | 12 | 18 | 16 | 20 | 25 | 30 | 32 | 38 | 42 |
ΦW1 | 48 | 65 | 80 | 100 | 130 | 150 | 170 | 240 | 240 |
安全裕度X | 20 | 20 | 25 | 25 | 25 | 30 | 40 | 50 | 50 |
SM** X | |||||||||
Y | 97 | 130 | 150 | 176 | 217 | 240 | 280 | 360 | 360 |
A | 行程（TL*）+215 | 行程（TL*）+270 | 行程（TL*）+335 | 行程（TL*）+404 | 行程（TL*）+476 | 行程（TL*）+535 | 行程（TL*）+603 | 行程（TL*）+815 | 行程（TL*）+845 |
B | 行程（TL*）+238 | 行程（TL*）+300 | 行程（TL*）+359 | 行程（TL*）+430 | 行程（TL*）+513 | 行程（TL*）+580 | 行程（TL*）+685 | 行程（TL*）+880 | 行程（TL*）+910 |
NL | 行程（TL*）+85 | 行程（TL*）+100 | 行程（TL*）+125 | 行程（TL*）+150 | 行程（TL*）+170 | 行程（TL*）+205 | 行程（TL*）+250 | 行程（TL*）+320 | 行程（TL*）+330 |
D | 100 | 131 | 160 | 194 | 226 | 260 | 290 | 375 | 375 |
e | 26.5 | 30 | 34 | 39 | 52 | 55 | 65 | 80 | 80 |
U | 97 | 131 | 150 | 181 | 211 | 250 | 280 | 360 | 360 |
φW | 68 | 83 | 110 | 140 | 160 | 180 | 200 | 260 | 260 |
B | 3 | 3 | 3 | 3 | 3 | 4 | 5 | 6 | 6 |
a | 45 | 60 | 75 | 100 | 120 | 145 | 170 | 220 | 270 |
b | 15 | 18 | 25 | 30 | 35 | 35 | 50 | 70 | 80 |
φc | 50 | 70 | 90 | 90 | 130 | 150 | 180 | 240 | 260 |
φd | 80 | 87 | 110 | 120 | 155 | 190 | 220 | 300 | 330 |
AL | 行程（TL*）+56 | 行程（TL*）+65 | 行程（TL*）+80 | 行程（TL*）+80 | 行程（TL*）+125 | 行程（TL*）+150 | |||
AN | 12 | 12 | 15 | 18 | 12 | 35 | |||
ΦA(chǔ) | 98 | 110 | 150 | 160 | 192 | 210 | |||
AM×AM | 60×60 | 70×70 | 90×90 | 106×106 | 126×126 | 139×139 |
1.結構型式 1.型——絲桿作軸向移動
2.型——絲桿作旋轉運動，螺母作軸向移動
2.裝配型式 A型——絲桿（或螺母）向上移動；
B型——絲桿（或螺母）向下移動。
3.絲桿頭部型式
1型結構型式的絲桿頭部分I型（圓柱型）、Ⅱ型（法蘭型）、Ⅲ型（螺紋型）、Ⅳ型（扁頭型）
四種型式；2.型結構型式的絲桿頭部分為Ⅰ型（圓柱型）、Ⅲ型（螺紋型）二種型式。
4.傳動比 普通速比（P）、慢速比（L）
5.提升承載能力
1.51，2.5，5，10，15，20，25，35，50，100，120（×10KN）十二種
6.絲桿的防護 1.型結構有基本型、防旋轉（F）和帶防護罩型（Z）；
2.型結構有基本型和帶護罩型

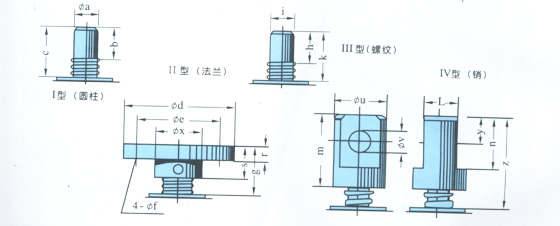

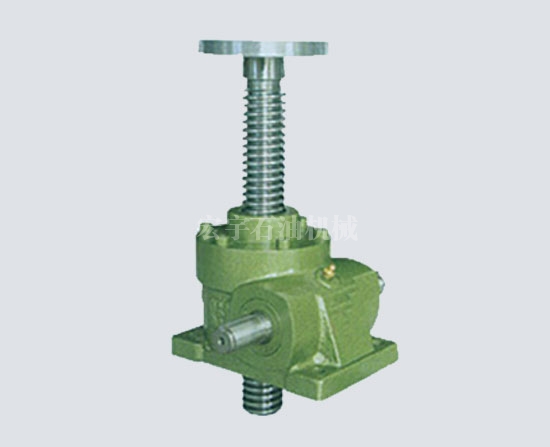

QWL絲桿升降機的頭部形式
絲桿頭部型式
頭部模式 | 型號QWL | 2.5-2.5L | 5-5L | 10-10L | 20-20L | 25-25L | 35-35L | 50-50L | 100-100L | 120-120L |
15-15L | ||||||||||
I型 | φak6 | 20 | 25 | 40 | 50 | 70 | 80 | 95 | 130 | 150 |
b | 30 | 40 | 50 | 60 | 63* | 80 | 90 | 120 | 140 | |
c | 45 | 51 | 73.5 | 80 | 92 | 100 | 120 | 150 | 170 | |
Ⅱ型 | φd | 98 | 122 | 150 | 185 | 205 | 260 | 300 | 370 | 400 |
φe | 75 | 85 | 105 | 140 | 155 | 200 | 225 | 280 | 310 | |
φf(shuō) | 14 | 17 | 21 | 26 | 27 | 33 | 39 | 48 | 48 | |
r | 12 | 18 | 20 | 20 | 25 | 30 | 35 | 75 | 80 | |
s | 30 | 40 | 50 | 60 | 63* | 80 | 90 | 120 | 140 | |
φx | 40 | 50 | 65 | 90 | 100 | 130 | 150 | 200 | 230 | |
g | 45 | 51 | 73.5 | 80 | 92 | 100 | 120 | 150 | 170 | |
Ⅲ型 | h | 30 | 39 | 50 | 60 | 63 | 80 | 90 | 120 | 140 |
I | M22×1.5 | M30×2 | **M39×3 | M50×3 | M70×3 | **M80×3 | M95×4 | M130×4 | M150×4 | |
k | 40 | 51 | 73.5 | 80 | 92 | 100 | 120 | 150 | 170 | |
Ⅳ型 | l | 30 | 42 | 60 | 75 | 90 | 105 | 120 | 160 | 180 |
m | 70 | 105 | 130 | 150 | 175 | 220 | 240 | 300 | 335 | |
n | 50 | 75 | 100 | 120 | 140 | 160 | 160 | 180 | 200 | |
φVh8 | 25 | 35 | 50 | 60 | 70 | 80 | 80 | 90 | 95 | |
z | 85 | 117 | 153.5 | 170 | 204 | 240 | 270 | 330 | 360 | |
φu | 50 | 65 | 90 | 110 | 130 | 150 | 180 | 220 | 260 | |
y | 25 | 37.5 | 50 | 60 | 70 | 80 | 80 | 90 | 100 |
QWL系列蝸輪絲杠升降機是一種基礎起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）標準。該產品可廣泛用于機械、冶金、建筑、化工、醫療、文化衛生等各個行業。承載能力2.5—120T。具有結構緊湊、體積小、重量輕、動力源廣泛、噪音小、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等優點。具有提升、降落、推進、翻轉等功能，可以單臺或組合使用。能按一定程序準確地控制調整提升或推進的高度，可以用電動機或其它動力直接帶動，也可以手動。*高輸入轉速1500r/min，*大提升速度2.7m/min。有不同的結構型式和裝配方式，提升高度按用戶的要求制造。該裝置可以自鎖。
型式和標記
1、結構型式
升降機按結構型式分為：
1型－絲杠同時作旋轉運動和軸向移動；
2型－絲杠作旋轉運動。絲杠上的螺母作軸向移動。
2、裝配型式
升降機每種結構型式又分為兩種裝配型式：
A型－絲杠（或螺母）向上移動；
B型－絲杠（或螺母）向下移動。
3、絲杠頭部型式
1型結構型式的絲杠頭部分為：
I（圓柱型）、II（法蘭型）、III（螺紋型）、IV（扁頭型）四種型式。
2型結構型式的絲杠頭部分為：I（圓柱型）和III（螺紋型）兩種形式。
4、傳動比
升降機分為兩種傳動比，即普通（P）和慢速（M）。
5、絲杠的防護
1型升降機絲杠的防護分為：基本型、防旋轉型（F）和帶防護罩型（Z）；
2型升降機絲杠的防護分為：基本型和帶防護罩型（Z）。

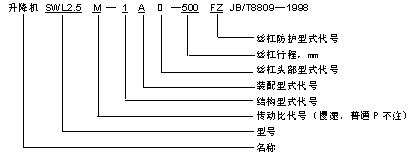

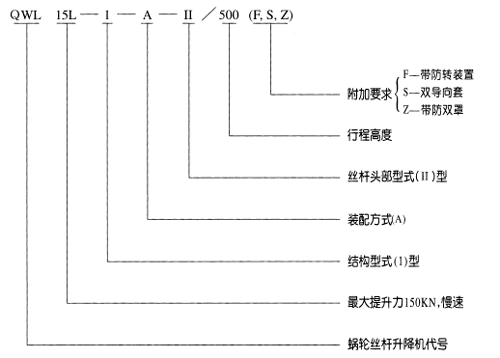

6、標記示例

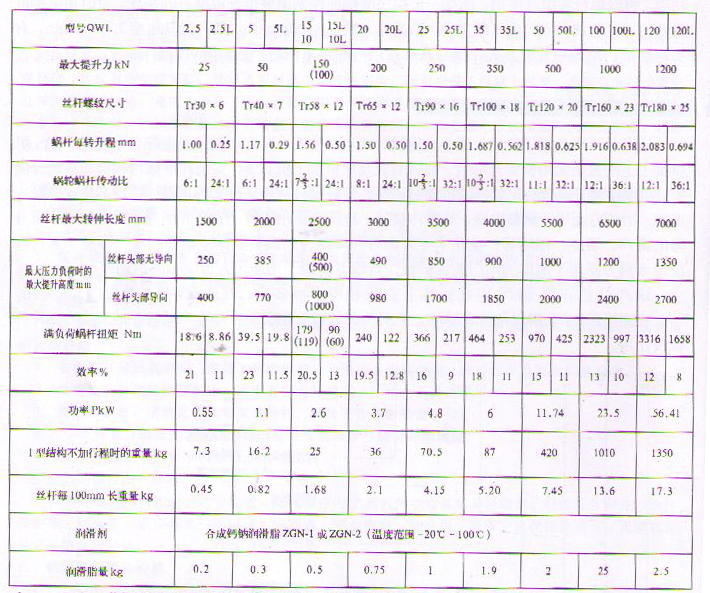

型號 | SWL2.5 | SWL5 | SWL 10/15 | SWL20 | SWL25 | SWL35 | SWL50 | SWL100 | SWL120 |
*大起升力,KN | 25 | 50 | 100/150 | 200 | 250 | 350 | 500 | 1000 | 1200 |
*大拉力,KN | 25 | 50 | 99 | 166 | 250 | 350 | 500 | 1000 | 1200 |
絲杠螺紋尺寸 | Tr30×6 | Tr40×7 | Tr58×12 | Tr65×12 | Tr90×16 | Tr100×18 | Tr120×20 | Tr160×23 | Tr180×25 |
蝸輪蝸桿傳動比（P） | 普通6:1 | 6:1 | 72/3:1 | 8:1 | 102/3:1 | 102/3:1 | 11:1 | 12:1 | 12:1 |
蝸桿每轉行程,mm | 1.0 | 1.17 | 1.56 | 1.5 | 1.5 | 1.5 | 1.818 | 1.916 | 2.083 |
蝸輪蝸桿傳動比（M） | 24:1 | 24:1 | 24:1 | 24:1 | 32:1 | 32:1 | 32:1 | 36:1 | 36:1 |
蝸桿每轉行程,mm | 0.250 | 0.292 | 0.5 | 0.5 | 0.5 | 0.5 | 0.625 | 0.638 | 0.694 |
蝸桿傳動比（P） | 6:1 | 6:1 | 72/3:1 | 8:1 | 102/3:1 | 102/3:1 | 11:1 | 12:1 | 12:1 |
滿負荷蝸桿扭距N·m | 18.6 | 39.5 | 119/179 | 240 | 366 | 600 | 970 | 2323 | 3316 |
蝸輪蝸桿傳動比（M） | 24:1 | 24:1 | 24:1 | 24:1 | 32:1 | 32:1 | 32:1 | 36:1 | 36:1 |
滿負荷蝸桿扭距N·m | 8.86 | 19.8 | 60/90 | 122 | 217 | 340 | 425 | 997 | 1658 |
絲桿*大軸伸長度 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 5500 | 6500 | 7000 |
*大許用功率/kW | 0.55 | 1.1 | 2.6 | 3.7 | 4.8 | 6.0 | 7.5 | 15 | 17.5 |
普通比（P）總效率％ | 23 | 21 | 23 | 21 | 19 | 18 | 15 | 13 | 12 |
慢速比（M）總效率% | 14 | 12 | 15 | 13 | 11 | 11 | 11 | 10 | 8 |
潤滑油量，kg | 0.1 | 0.25 | 0.5 | 0.75 | 1.1 | 1.9 | 2 | 2.5 | 2.5 |
不加行程的重量，kg | 7.3 | 16.2 | 25 | 36 | 70.5 | 87 | 420 | 1010 | 1350 |
絲桿每100mm的 重量 | 0.45 | 0.82 | 1.67 | 2.15 | 4.15 | 5.20 | 7.45 | 13.6 | 17.3 |
潤滑劑 | 合成鈣鈉基潤滑脂ZGN-1或ZGN-2（溫度范圍－20℃－100℃） | ||||||||
